一、eNSP
1.什么是eNSP
eNSP(Enterprise Network Simulation Platform)是一款由华为提供的免费的、可扩展的、图形化操作的网络仿真工具平台，主要对企业网络路由器、交换机进行软件仿真，完美呈现真实设备实景，支持大型网络模拟，让广大用户有机会在没有真实设备的情况下能够模拟演练，学习网络技术。
下载链接:https://dl.pconline.com.cn/download/1119414.html
2.交换机命令行视图
进入交换机或路由器会有一个命令界面,如下
添加一台交换机,右键选择启动,然后双击,进入命令界面
eNSP有种视图模式 : 用户视图 | 系统视图 | 接口视图 | 协议视图
一般 用的比较多的是系统视图和接口视图
切换视图
① 切换用户视图( <主机名> )
默认状态下是用户视图 按 CTRL+ ] 可以进入用户视图
② 切换系统视图( [主机名] )
在用户模式下输入 system-view 可以进入系统视图
③ 切换接口视图 ( [主机名-接口名] )
在系统视图下 输入接口名可以进入接口视图
补充:
①接口有一般有两种类型 以E开头和以G开头 以E开头的为百兆接口,以G开头的为千兆接口
②路由器一般选用AR2220
③交换机使用三层交换机 选用S3700(百兆接口) 或 S5700(千兆接口)
④接口连线使用auto自动连接即可
二、eNSP的简单使用
1.修改交换机或路由器主机名
<Huawei>system-view #修改主机名必须进入系统视图
<Huawei>sysname 交换机名
2.显示VRP版本
[Huawei]display version
3.查看交换机配置
[Huawei]display current-configuration # 可以简写为 dis cu
配置信息较多,按空格可以跳页查看
4.为交换机设置登录账号
如果你想要其他人无法修改路由器或交换机的配置,可以创建一个登录账号
<Huawei>system-view #进到系统视图
[Huawei]aaa #进入aaa认证
[Huawei-aaa]local-user admin password cipher 123 //创建账户叫admin,密码123 ,cipher 为加密方式
[Huawei-aaa]quit
[Huawei]user-interface console 0 #查看账号信息
[Huawei-ui-console0]authentication-mode aaa #激活配置,一定要激活不然重启后失效
5.保存交换机的配置
为了使重启设备后不丢失数据,每一次配置之后都需要进行保存
<Huawei> save #在用户视图进行保存 系统提示是否保存修改 输入Y允许保存,N不保存
6.恢复设备出厂默认值
<Huawei>reset saved-configuration #重置配置文件,系统提示Y/N,输入Y
<Huawei>reboot #重启设备,弹出两次提示信息 第一次为确认是否保存 第二次提示确认是否重启
7.屏蔽警告提示信息
<Huawei> undo teminal debugging
<Huawei> undo teminal monitor
<Huawei> undo teminal logging
<Huawei> undo teminal trapping
三、一个简单的拓扑图
配置一个简单的拓扑图,实现两个主机的通信

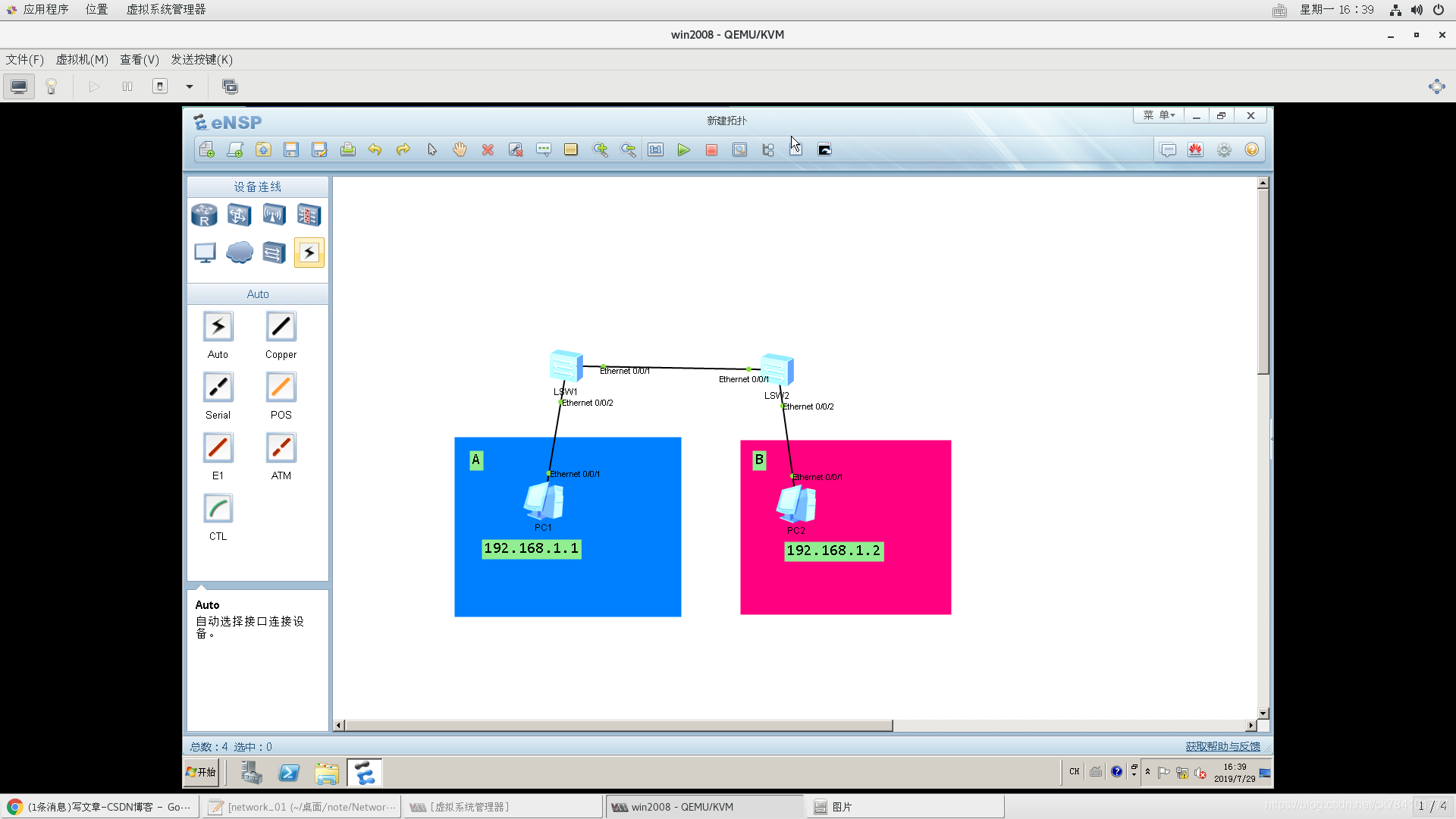

假设有两个办公室(A和B)的主机希望互相通信,如图所示
为两台主机配置ip地址和子网掩码
pc1 : 192.168.1.1/255.255.255.0
pc1 : 192.168.1.2/255.255.255.0
测试是否连接,ping命令
————————————————
